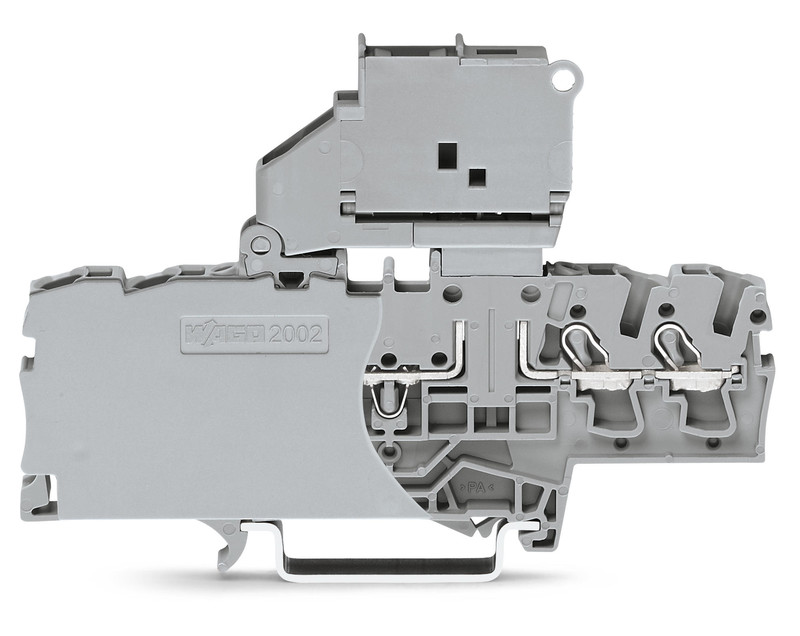

Borne à fusible pour 4 conducteurs avec porte-fusible pivotant

Données électriques
Ratings per IEC/EN 60664-1
Tension de référence (III / 3) 250 V
Tension assignée de tenue aux chocs (III / 3) 6 kV
Courant 6.3 A
Légende Données de référence (III / 3) ≙ Catégorie de surtension III / degré de pollution 3
Approvals per UL 1059
Tension de référence UL (Use Group B) 250 V
Courant de référence UL (Use Group B) 6.3 A
Tension de référence UL (Use Group C) 250 V
Courant de référence UL (Use Group C) 6.3 A
Tension de référence UL (Use Group D) 250 VCourant de référence UL (Use Group D) 6.3 A
Plus
Approvals per CSA
Tension de référence CSA (Use Group B) 600 V
Courant de référence CSA (Use Group B) 6.3 A
Tension de référence CSA (Use Group C) 600 V
Courant de référence CSA (Use Group C) 6.3 A

Données de raccordement
Technique de connexion Push-in CAGE CLAMP®
Type d'actionnement Push-in
Outil de manipulation
Matière plastique conducteur raccordable Cuivre
Section nominale : 2,5 mm²
Conducteur rigide 0,25 … 4 mm² / 22 … 12 AWG Conducteur rigide, enfichage direct 0,75 … 4 mm² / 18 … 12 AWG Conducteur souple 0,25 … 4 mm² / 22 … 12 AWG conducteur souple avec embout d'extrémité, directement enfichable à partir de 0,75 mm² / 18 AWG Longueur de dénudage 10 … 12 mm / 0.39 … 0.47 inch Nombre total des points de serrage 4 Nombre total des potentiels 1 nombre des niveaux 1 Type de câblage câblage frontal
Plus
Données géométriques
Largeur 6,2 mm / 0.244 inch
Profondeur à partir du niveau supérieur du rail 57,2 mm / 2.252 inch
Profondeur 87,5 mm / 3.445 inch
Données mécaniques
Mode de construction type horizontal
Type de montage Rail 35
Niveau de marquage Marquage central/latéral
Données du matériau
Couleur gris
Matière isolante Polyamide 66 (PA 66)
Charge calorifique 0.341 MJ
Poids 16.143 g
