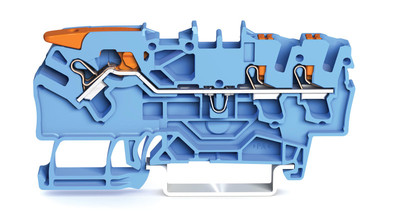

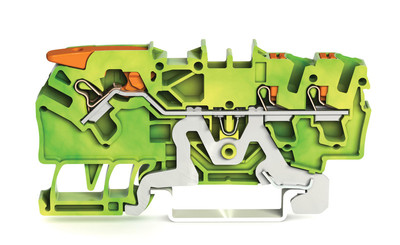

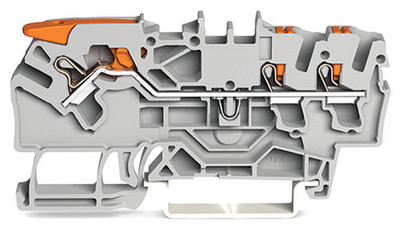

3 conducteurs par bornier avec levier et bouton poussoir 2,5 mm²
Données électriques
Classements selon IEC / EN 60664-1
Tension nominale (III / 3) 800 V
Tension d'impulsion nominale (III / 3) 8 kV
Courant nominal 24 A
Courant nominal (2) 30 A
Légende (notes) (III / 3) category Catégorie de surtensions III / Degré de pollution 3
Approbations par CSA
Tension nominale CSA (groupe d’utilisation B) 600 V
Courant nominal CSA (groupe d’utilisation B) 20 A
Tension nominale CSA (groupe d’utilisation C) 600 V
Courant nominal CSA (groupe d’utilisation C) 20 A
Données de connexion
Technologie de connexion CAGE CLAMP ® à pression
Type d'actionnement Push-in
outil d'exploitation à
bouton-poussoir
Matériaux conducteurs connectables Cuivre
Section nominale 2,5 mm²
Conducteur solide 0,25… 4 mm² / 22… 12 AWG
Conducteur massif, terminaison à insertion 0,75… 4 mm² / 18… 12 AWG
Conducteur à torons fins 0,25… 4 mm² / 22… 12 AWG
Conducteur à torons fins avec virole, terminaison à insertion, de 0,75 mm² / 18 AWG
Longueur de bande 10… 12 mm / 0,39… 0,47 pouce
Type d'actionnement 2 Push-in
Bouton-poussoir
outil d'exploitation
Nombre total de points de connexion 3
Nombre total de potentiels 1
Nombre de niveaux 1
Type de câblage Câblage d'entrée frontale

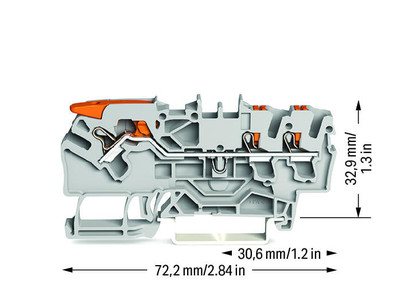

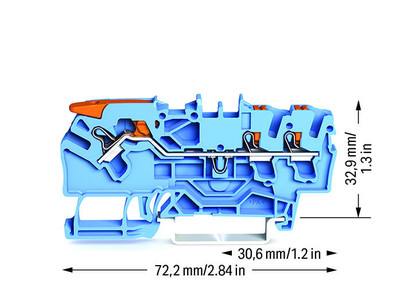

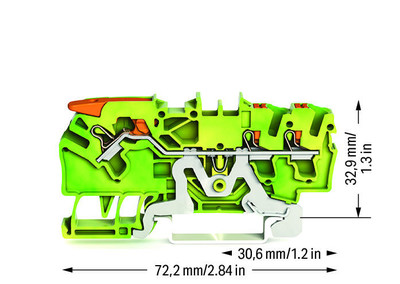

Données géométriques
Largeur 5,2 mm / 0,205 pouce
Hauteur à partir du bord supérieur du rail DIN-35 32,9 mm / 1,295 pouce
Profondeur 72,2 mm / 2,843 pouces
Données mécaniques
Conception horizontal
Type de montage Rail DIN-35
Niveau de marquage Marquage central / latéral
Données matérielles
Couleur gris / bleu / vert jaune
Matériau isolant Polyamide 66 (PA 66)
Charge d'incendie 0,157 MJ
Poids 8,142 g
Classements selon IEC / EN 60664-1
Tension nominale (III / 3) 800 V
Tension d'impulsion nominale (III / 3) 8 kV
Courant nominal 24 A
Courant nominal (2) 30 A
Légende (notes) (III / 3) category Catégorie de surtensions III / Degré de pollution 3
Approbations par CSA
Tension nominale CSA (groupe d’utilisation B) 600 V
Courant nominal CSA (groupe d’utilisation B) 20 A
Tension nominale CSA (groupe d’utilisation C) 600 V
Courant nominal CSA (groupe d’utilisation C) 20 A
Données de connexion
Technologie de connexion CAGE CLAMP ® à pression
Type d'actionnement Push-in
outil d'exploitation à
bouton-poussoir
Matériaux conducteurs connectables Cuivre
Section nominale 2,5 mm²
Conducteur solide 0,25… 4 mm² / 22… 12 AWG
Conducteur massif, terminaison à insertion 0,75… 4 mm² / 18… 12 AWG
Conducteur à torons fins 0,25… 4 mm² / 22… 12 AWG
Conducteur à torons fins avec virole, terminaison à insertion, de 0,75 mm² / 18 AWG
Longueur de bande 10… 12 mm / 0,39… 0,47 pouce
Type d'actionnement 2 Push-in
Bouton-poussoir
outil d'exploitation
Nombre total de points de connexion 3
Nombre total de potentiels 1
Nombre de niveaux 1
Type de câblage Câblage d'entrée frontale
Données géométriques
Largeur 5,2 mm / 0,205 pouce
Hauteur à partir du bord supérieur du rail DIN-35 32,9 mm / 1,295 pouce
Profondeur 72,2 mm / 2,843 pouces
Données mécaniques
Conception horizontal
Type de montage Rail DIN-35
Niveau de marquage Marquage central / latéral
Données matérielles
Couleur gris / bleu / vert jaune
Matériau isolant Polyamide 66 (PA 66)
Charge d'incendie 0,157 MJ
Poids 8,142 g
| Référence | Désignation | Conditionnement ( pièce ) | |
|---|---|---|---|
| 21025301 | 3 conducteurs par bornier avec levier et bouton poussoir 2,5 mm² | 50 | |
| 21025304 | 3 conducteurs par bornier avec levier et bouton poussoir 2,5 mm² | 50 | |
| 21025307 | 3 conducteurs par bornier avec levier et bouton poussoir 2,5 mm² | 50 |
