Certification délivrée par une tierce partie selon IEC 61914:2009
Acier inoxydable 316L

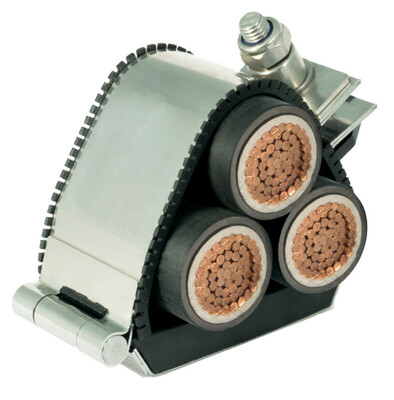

19 à 128 mm en 23 tailles pour une formation/application en trèfle
Valeur de crête de tenue au court-circuit de 135 kA
Température de fonctionnement de -50 °C à +60 °C
Gaines de protection de grade Low Smoke & Fume (LSF) de série
Fixation combinée simple (M10) ou double (M10)
Type : 6.1.3 Composite SDSS - Acier inoxydable d'usage courant
Données de conception : IEC 61914:2009
Température en usage permanent : -50 °C à +60 °C IEC 61914:2009 clause 6.2
Test au brûleur-aiguille : Concluant - application de la flamme de 120 secondes IEC 61914:2009 clauses 10.0, 10.1, IEC 60695-11-5
Test de charge latérale : Consulter CMP Products, IEC 61914:2009 clause 9.3
Test de charge axiale : 0,6 kN, IEC 61914:2009 clause 9.4
Tenue aux chocs : Concluant - Très lourde IEC 61914:2009 clauses 6.3, 6.3.5, 9.2
Matériaux : Acier inoxydable 316L et gaines de protection de grade Low Smoke & Fume (LSF)

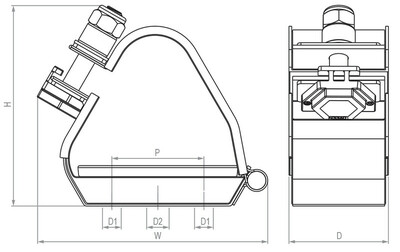

| Référence | Désignation | Plage du Ø de câble ( mm ) | L ( mm ) | H ( mm ) | D ( mm ) | P ( mm ) | Trou de fixation Ø D1 | Trou de fixation Ø D2 | Poids ( g ) | Plaque d'isolation compatible (non incluse) | Conditionnement ( pièce ) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| PATRIOT2328 | Collier SDSS | 23 - 28 | 99 | 87 | 54 | 25 | 2 x M10 | 1 x M10 | 318 | 1 | |
| PATRIOT2732 | Collier SDSS | 27 - 32 | 102 | 97 | 54 | 25 | 2 x M10 | 1 x M10 | 324 | 1 | |
| PATRIOT3035 | Collier SDSS | 30 - 35 | 104 | 101 | 54 | 25 | 2 x M10 | 1 x M10 | 329 | 1 | |
| PATRIOT3338 | Collier SDSS | 33 - 38 | 106 | 104 | 54 | 25 | 2 x M10 | 1 x M10 | 336 | 1 | |
| PATRIOT3642 | Collier SDSS | 36 - 42 | 125 | 109 | 54 | 50 | 2 x M10 | 1 x M10 | 395 | 1 | |
| PATRIOT4046 | Collier SDSS | 40 - 46 | 128 | 114 | 54 | 50 | 2 x M10 | 1 x M10 | 403 | 1 | |
| PATRIOT4450 | Collier SDSS | 44 - 50 | 132 | 116 | 54 | 50 | 2 x M10 | 1 x M10 | 409 | 1 | |
| PATRIOT4855 | Collier SDSS | 48 - 55 | 136 | 123 | 54 | 50 | 2 x M10 | 1 x M10 | 420 | 1 |
