Données électriques
Tension de référence EN (Ex e II) 550 V
Courant de référence (Ex e II) 70 A
Courant de référence (Ex e II) avec contact de pontage 67 A
Données de raccordement
Technique de connexion Push-in CAGE CLAMP®
Type d'actionnement Push-in
Outil de manipulation
Matière plastique conducteur raccordable Cuivre
Section nominale : 16 mm²
Conducteur rigide 0,5 … 16 mm² / 20 … 6 AWG
Conducteur rigide, enfichage direct 6 … 16 mm² / 14 … 6 AWG
Conducteur souple 0,5 … 25 mm² / 20 … 4 AWG
Conducteur souple avec embout d'extrémité, directement enfichable à partir de 6 mm² / 14 AWG
Longueur de dénudage 18 … 20 mm / 0.71 … 0.79 inch
Nombre total des points de serrage 2
Nombre total des potentiels 1
Nombre des niveaux 1
Type de câblage câblage frontal

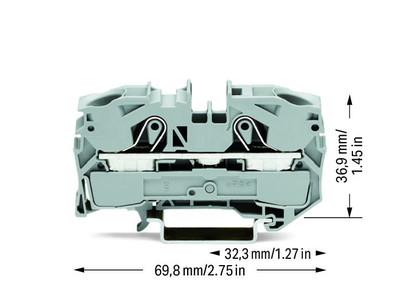

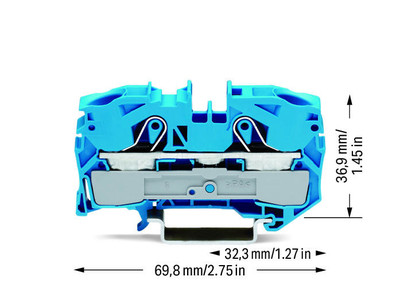

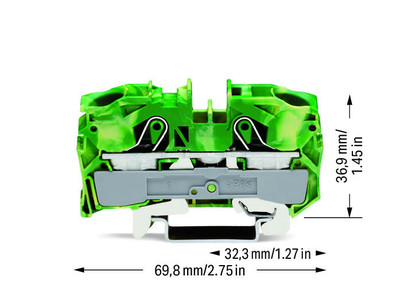

Données géométriques
Largeur 12 mm / 0.472 inch
Profondeur à partir du niveau supérieur du rail 36,9 mm / 1.453 inch
Profondeur 69,8 mm / 2.748 inch
Données mécaniques
Mode de construction type horizontal
Type de montage Rail 35
Niveau de marquage Marquage central/latéral
Données du matériau

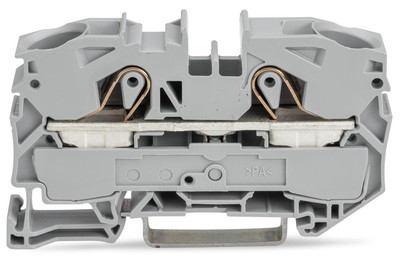

Couleur gris
Matière isolante Polyamide 66 (PA 66)
