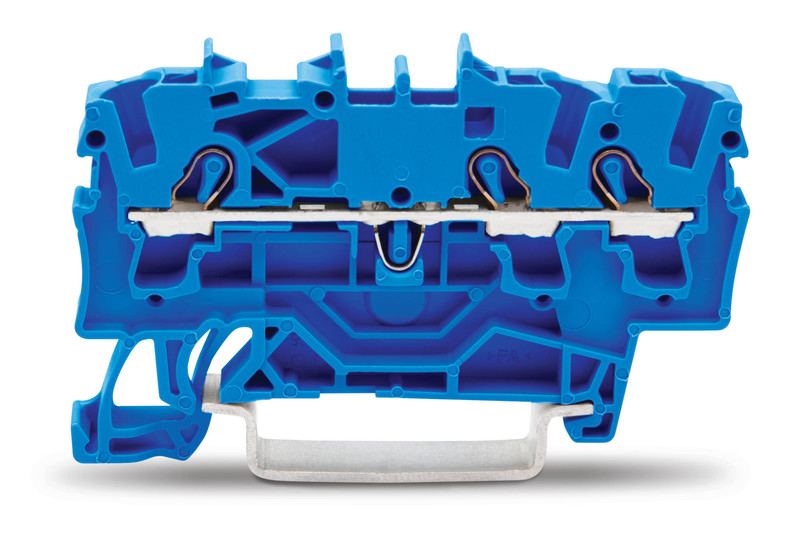

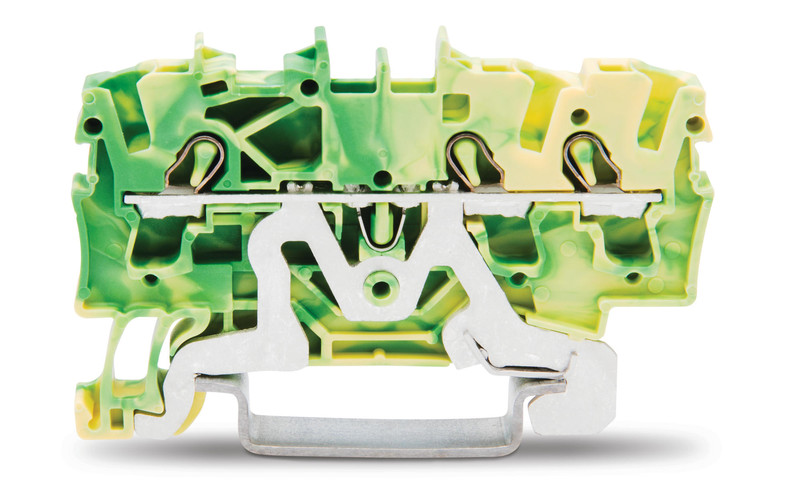

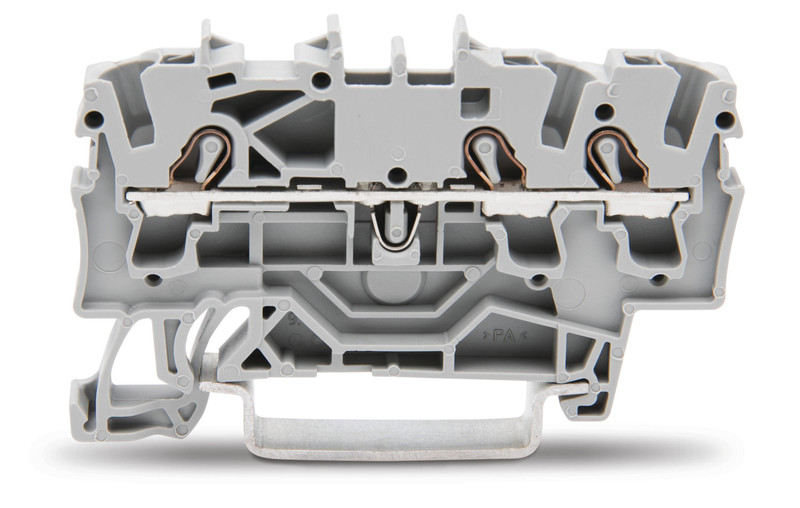

Borne de passage pour 3 conducteurs section 2,5 mm²
Données électriques
Tension de référence EN (Ex e II) 550 V
Courant de référence (Ex e II) 22 A
Courant de référence (Ex e II) avec contact de pontage 20 A
Données de raccordement
Technique de connexion Push-in CAGE CLAMP®
Type d'actionnement Push-in
Outil de manipulation
Matière plastique conducteur raccordable Cuivre
Section nominale : 2,5 mm²
Conducteur rigide 0,25 … 4 mm² / 22 … 12 AWG
Conducteur rigide, enfichage direct 0,75 … 4 mm² / 18 … 12 AWG
Conducteur souple 0,25 … 4 mm² / 22 … 12 AWG
Conducteur souple avec embout d'extrémité, directement enfichable à partir de 0,75 mm² / 18 AWG
Longueur de dénudage 10 … 12 mm / 0.39 … 0.47 inch
Nombre total des points de serrage 3
Nombre total des potentiels 1
Nombre des niveaux 1
Type de câblage câblage frontal

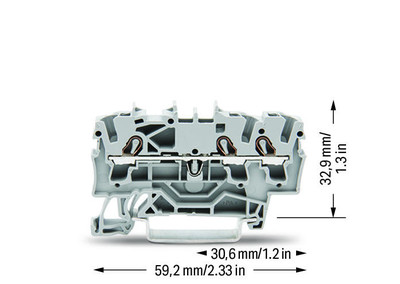

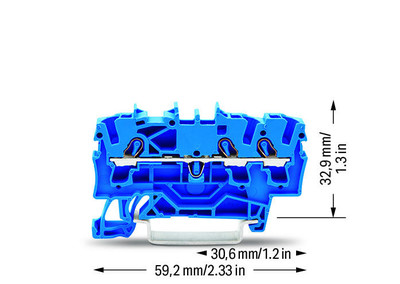

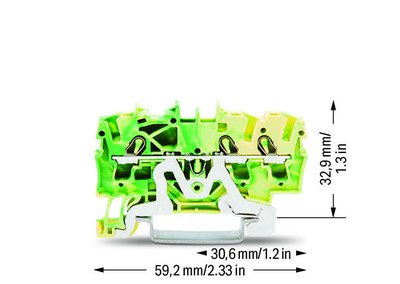

Données géométriques
Largeur 5,2 mm / 0.205 inch
Profondeur à partir du niveau supérieur du rail 32,9 mm / 1.295 inch
Profondeur 59,2 mm / 2.33 inch
Données mécaniques
Mode de construction type horizontal
Type de montage Rail 35
Niveau de marquage Marquage central/latéral
Données du matériau
Matière isolante Polyamide 66 (PA 66)
Charge calorifique 0.104 Mj
Tension de référence EN (Ex e II) 550 V
Courant de référence (Ex e II) 22 A
Courant de référence (Ex e II) avec contact de pontage 20 A
Données de raccordement
Technique de connexion Push-in CAGE CLAMP®
Type d'actionnement Push-in
Outil de manipulation
Matière plastique conducteur raccordable Cuivre
Section nominale : 2,5 mm²
Conducteur rigide 0,25 … 4 mm² / 22 … 12 AWG
Conducteur rigide, enfichage direct 0,75 … 4 mm² / 18 … 12 AWG
Conducteur souple 0,25 … 4 mm² / 22 … 12 AWG
Conducteur souple avec embout d'extrémité, directement enfichable à partir de 0,75 mm² / 18 AWG
Longueur de dénudage 10 … 12 mm / 0.39 … 0.47 inch
Nombre total des points de serrage 3
Nombre total des potentiels 1
Nombre des niveaux 1
Type de câblage câblage frontal
Données géométriques
Largeur 5,2 mm / 0.205 inch
Profondeur à partir du niveau supérieur du rail 32,9 mm / 1.295 inch
Profondeur 59,2 mm / 2.33 inch
Données mécaniques
Mode de construction type horizontal
Type de montage Rail 35
Niveau de marquage Marquage central/latéral
Données du matériau
Matière isolante Polyamide 66 (PA 66)
Charge calorifique 0.104 Mj
| Référence | Désignation | Conditionnement ( pièce ) | |
|---|---|---|---|
|
20021301 | Borne de passage pour 3 conducteurs | 100 |
|
20021304 | Borne de passage pour 3 conducteurs | 100 |
|
20021307 | Borne de passage pour 3 conducteurs section 2,5 mm² | 100 |
