Tresses de Masse

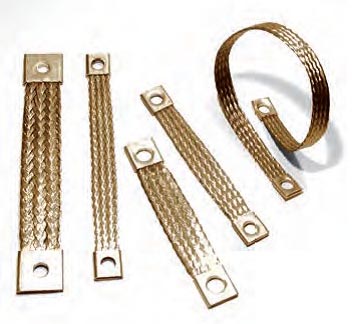

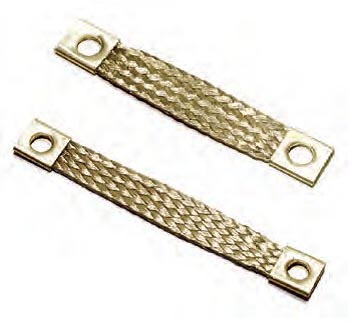

Les tresses de mise à la terre et de liaison MBJ permettent d'effectuer une mise à la terre fiable pour les applications qui requièrent flexibilité et longévité. Les tresses de mise à la terre en cuivre étamé à plages massivées sont prêtes à installer. Aucun dénudage, sertissage ou poinçonnage supplémentaire, ni étamage ou sertissage de cosses ne sont requis. Le processus de fabrication exclusif optimise le contact entre chaque fil et permet d'éliminer tous problèmes d'humidité internes aux plages, de manière à prévenir toute corrosion et à prolonger la durée de vie de la tresse.

CARACTÉRISTIQUES

  • Gamme complète de connexions de terre/sol flexibles de section 6 - 100 mm² (11,84 - 197,35 kcmil) et de longueur 100 - 500 mm (3,937" - 19,685")
  • Plage intégrée, sans cosses étamées ou serties pour un contact électrique et une résistance à la traction supérieurs
  • Résistant aux vibrations et à l'usure, pour réduire la maintenance
  • Fournit des économies de poids, de matériaux et d'impédance faible par rapport aux câbles à cosses isolés similaires
  • Prêt à l’emploi dès la sortie de l’emballage et sans besoin de découpe, de dénudage, de sertissage et de poinçonnage
  • Installation facile et rapide
  • Recommandé par les directives EMC/EMI et impédance plus faible que les câbles
  • Conformité EAC
  • Conforme RoHS

SPÉCIFICATIONS

  • Matériau: Cuivre
  • Finition: Étamé
  • Température de fonctionnement: 105 °C Max.
  • Détails de la certification: UL® 467
  • Conformité à: Norme IEC® 60439.1; Norme IEC® 61439.1

Affiner les résultats

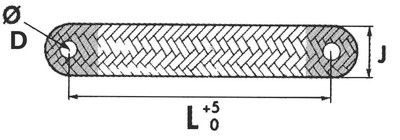

Référence Désignation intensité A ( mm ) L ( mm ) D ( mm ) J ( mm ) Conditionnement ( pièce )
MBJ6150 Tresses de Masse 40 150 6.5 13 10
MBJ6200 Tresses de Masse 40 200 6.5 13 10
MBJ10200 Tresses de Masse 75 200 6.5 12 10
MBJ10300 Tresses de Masse 75 300 6.5 12 10
MBJ16100 Tresses de Masse 120 100 6.5 15 10
MBJ16150 Tresses de Masse 120 150 6.5 15 10
MBJ16200 Tresses de Masse 120 200 6.5 15 10
MBJ16250 Tresses de Masse 120 250 8.5 15 10
MBJ16300 Tresses de Masse 120 300 8.5 15 10
MBJ16500 Tresses de Masse 120 500 8.5 15 10
MBJ25100 Tresses de Masse 150 100 10.5 23 10
MBJ25150 Tresses de Masse 150 150 10.5 23 10
MBJ25200 Tresses de Masse 150 200 10.5 23 10
MBJ25250 Tresses de Masse 150 250 10.5 23 10
MBJ25300 Tresses de Masse 150 300 10.5 23 10
MBJ25500 Tresses de Masse 150 500 10.5 23 10
MBJ30100 Tresses de Masse 180 100 10.5 23 10
MBJ30150 Tresses de Masse 180 150 10.5 23 10
MBJ30200 Tresses de Masse 180 200 10.5 23 10
MBJ30250 Tresses de Masse 180 250 10.5 23 10
MBJ30300 Tresses de Masse 180 300 10.5 23 10
MBJ30500 Tresses de Masse 180 500 10.5 23 10
MBJ35100 Tresses de Masse 197 100 10.5 23 10
MBJ35150 Tresses de Masse 197 150 10.5 23 10
MBJ35200 Tresses de Masse 197 200 10.5 23 10
MBJ35250 Tresses de Masse 197 250 10.5 23 10
MBJ35300 Tresses de Masse 197 300 10.5 23 10
MBJ35500 Tresses de Masse 197 500 10.5 23 10
MBJ50100 Tresses de Masse 250 100 10.5 28 10
MBJ50150 Tresses de Masse 250 150 10.5 28 10
MBJ50200 Tresses de Masse 250 200 16.5 28 10
MBJ50250 Tresses de Masse 250 250 10.5 28 10
MBJ50300 Tresses de Masse 250 300 10.5 28 10
tresse 70 ² Tresses de Masse 290 - - - -
tresse 100 ² Tresses de Masse 349 - - - -
