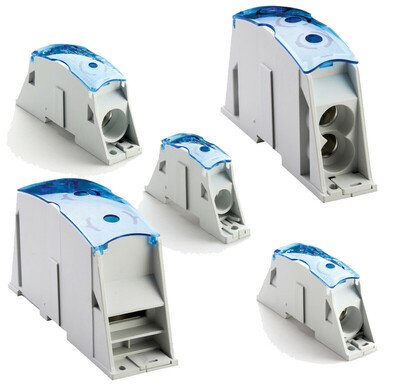

Bloc de jonction compact avec résistance élevée aux courts-circuits.
Le bloc en cuivre étamé ou en aluminimum étamé permet de connecter des conducteurs en
cuivre ou en aluminium, avec ou sans embout.
Capot à charnière articulée et amovible.
La conception permet une inspection visuelle du conducteur et la confirmation de la connexion.
Groupage possible pour réalisation de blocs de jonction multipolaires.
Se clippe facilement sur les rails DIN ou se fixe directement sur les panneaux.
Détection de tension et connexion de mesure.
Conforme RoHS
Sans halogène
| Référence | Désignation | Intensité max. IEC ( ampère ) | Côté ligne: Nbre de connexion | Côté ligne Min et Max taille du conducteur | Côté charge: Nbre de connexion | Côté charge Min et Max taille de conducteur | Max voltage IEC | Conditionnement ( pièce ) | |
|---|---|---|---|---|---|---|---|---|---|
|

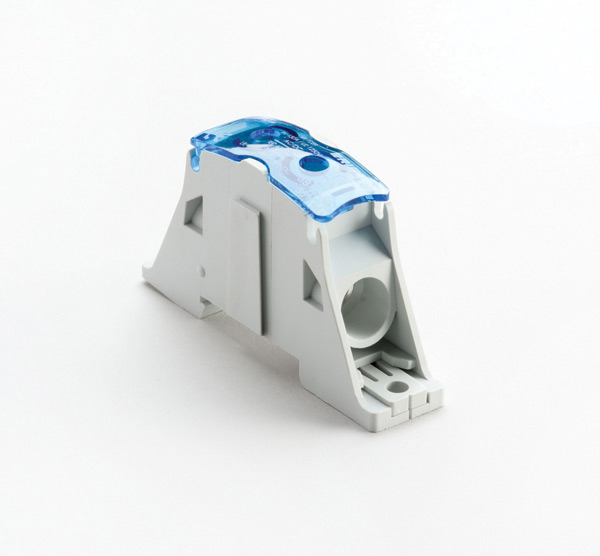

SB125AL | Bloc de jonction | 185 | 1 câble | 10-35 mm² | 1 câble | 10-35 mm² | 1.000 VAC 1.500 VDC | 1 |
|
SB160AL | Bloc de jonction | 230 | 1 câble | 35-70 mm² | 1 câble | 35-70 mm² | 1.000 VAC. 1.500 VDC | 1 |
|
SB250AL | Bloc de jonction | 400 | 1 câble | 35-120 mm² | 1 câble | 35-120 mm² | 1.000 VAC. 1.500 VDC | 1 |
|

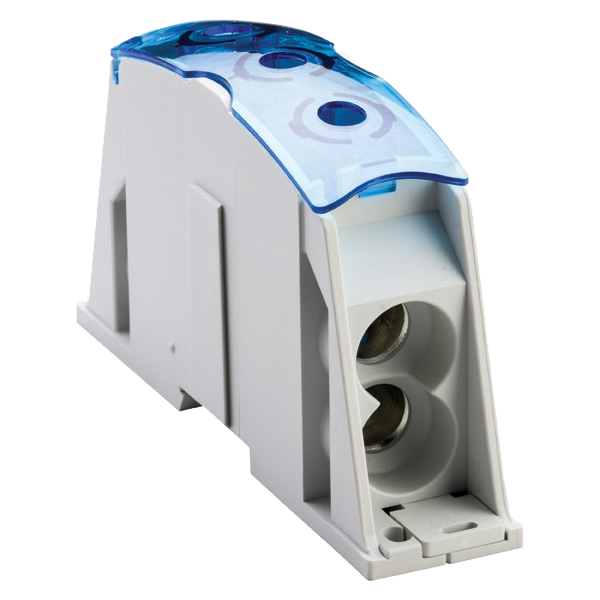

SB2C250 | Bloc de jonction | 550 | 1 câble | 35-120 mm² | 2 câbles | 35-120 mm² | 1.000 VAC. 1.500 VDC | 1 |
|

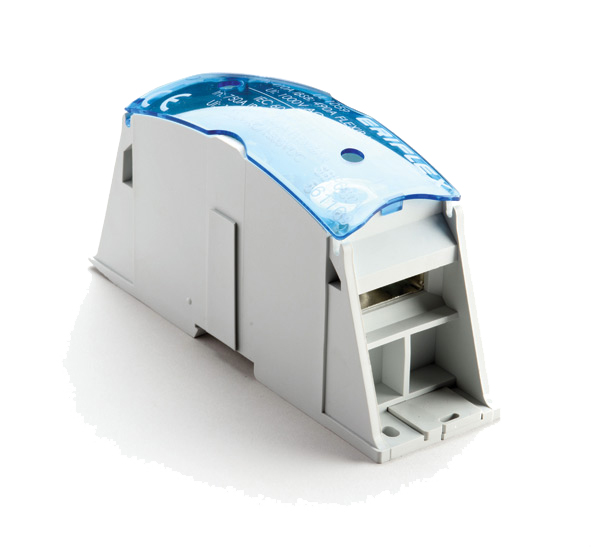

SBF630AL | Bloc de jonction | 760. 750 | Conducteur plat | Flexibar 2x20x1-8x32x1 IBS/IBSB 100-240 mm² | 1 câble | 240-500 mm² | 1.000 VAC. 1.500 VDC | 1 |
|

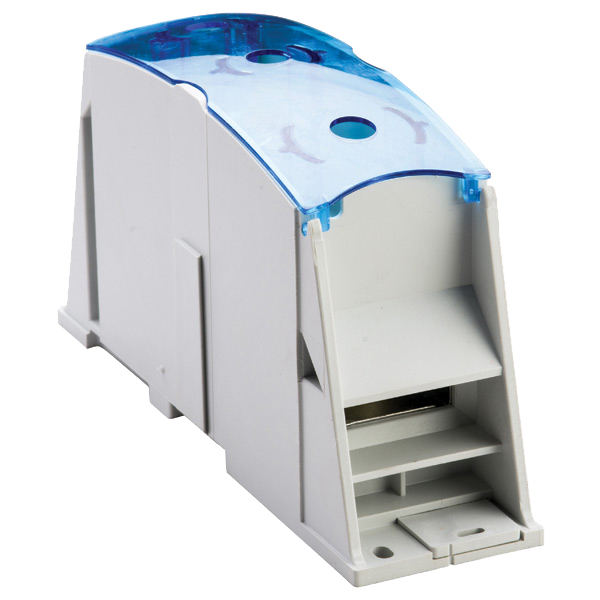

SBF2C630AL | Bloc de jonction | 930. 910 | Conducteur plat | Flexibar 2x20x1-8x32x1 IBS/IBSB 240 mm² | 2 câbles | 35-240 mm² | 1.000 VAC. 1.500 VDC | 1 |
