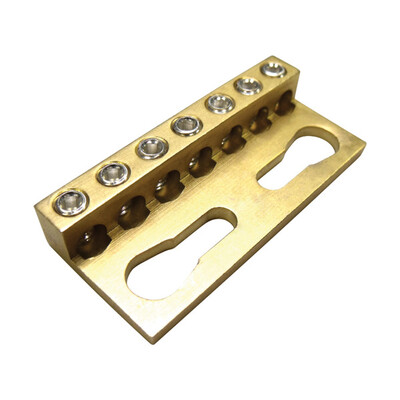

Connecteur CB 7x16²

Raccordements faciles à l’aide d’une clé hexagonale
La conception permet une inspection visuelle du conducteur et la confirmation de la connexion
Pour utilisation avec des barres en cuivre perforées ou taraudées.
Connexions avec ou sans embout.
Installation facile et rapide.

Nombre de bornes à cage (7)
Taille du conducteur, IEC Multibrins, (7) 1,5 - 16 mm²
Taille du conducteur avec embout, IEC (7) 1.5 - 16 mm²

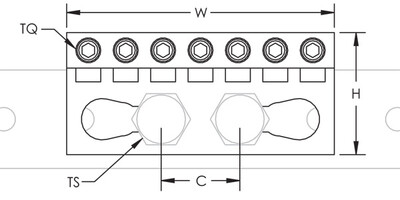

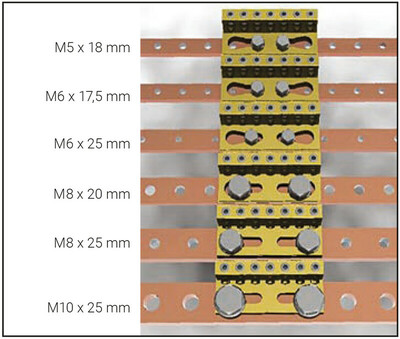

Taille de trou TS    M5                   M6                       M8                  M10
          C              18 mm          17.5, 25 mm         20, 25 mm          25 mm

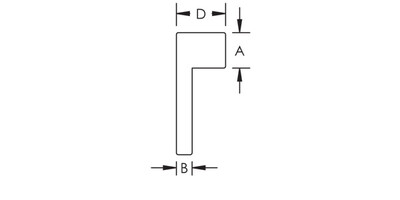

Référence Courant max. admissible A ( ampère ) Profondeur D ( mm ) Hauteur H ( mm ) largeur W ( mm ) A ( mm ) B ( mm ) Couple TQ ( N-m ) Conditionnement ( pièce )
CB7X16 450 12.5 31 68 9 4 3.5 10
